三相四線電表普通接法

　　三相四線電表普通接法有兩種，一種是100A以內的電流，無需互感器，底部是六個孔，另一種是小電流的，需要添加互感器，這種下面是9個孔，下面浩寧電表網為您具體說說三相四線電表普通接法。

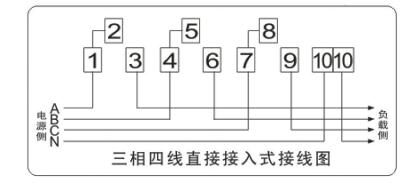

　　三相四線電表直入接法

　　?1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

　　三相四線電表互感式接法

　　A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

　　B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

　　C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

　　N黑線一般代表零線，直接接入10號口。
